目前市場上的水性防腐塗料的製作，一般常用的樹脂有：水性丙改醇、水性單丙、水性環氧、水性無機等產(chan) 品。前二種樹脂是製作輕防腐的，防腐性能各有千秋，後二種樹脂可製成重防腐，但由於(yu) 產(chan) 品本身的缺陷，在施工條件和工件處理上存在很多要素，給產(chan) 品市場應用推廣帶來很多不便之處。例如：要求底材的粗糙度高、漆膜不能超厚塗、溫濕度等等因素，都會(hui) 直接影響施工的效果。
使用歐摩德EM-8001水性自乳化環氧樹脂、配套HW-6001固化劑製作的各類防腐漆，如中灰、鐵紅、富鋅、雲(yun) 鐵中間漆、底麵合一等產(chan) 品，會(hui) 讓你感到非同一般的功效。

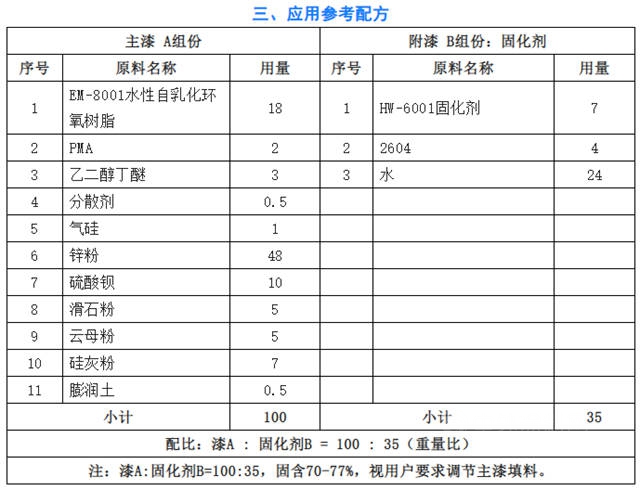

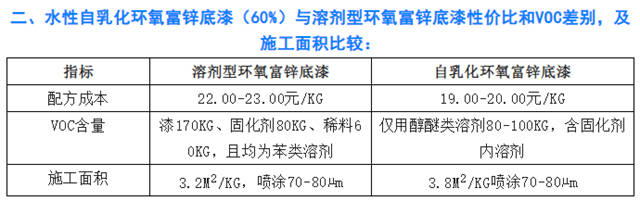

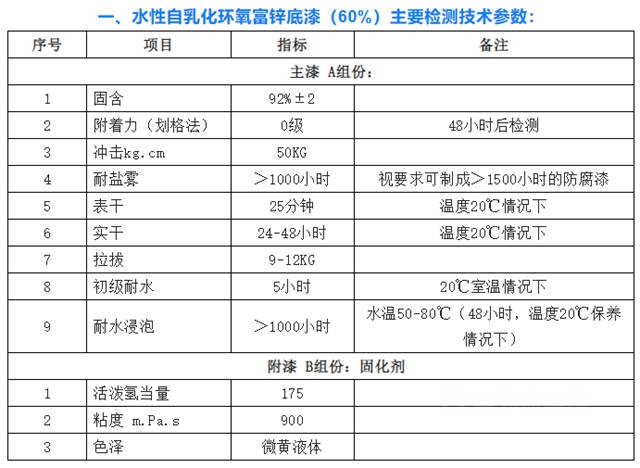

綜上所述：使用水性自乳化環氧樹脂EM-8001製備的各類防腐底漆高固低粘，徹底克服了常規水性存在的不足和大量使用油性產(chan) 品排放大量的VOC，幹燥速度可跟溶劑型環氧媲美，且綜合成本低於(yu) 油性產(chan) 品的8-10%以上，從(cong) 生產(chan) 產(chan) 品到使用產(chan) 品無障礙，初期耐水性好，噴塗後5小時以上工件可下水發硬，48小時後可在50-80℃的水中長時間煮泡，不受溫度和濕度的限製施工，體(ti) 積固含高、施工麵積大，各項性能可與(yu) 酚醛環氧的防腐性相媲美，可廣泛應用於(yu) 船舶、汽車底盤、特種鋼構工程、機械等防腐漆，是製作各類防腐底、中、底麵合一的科技革命性產(chan) 品。
文章來源：歐摩德
責任編輯：陸虎
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
